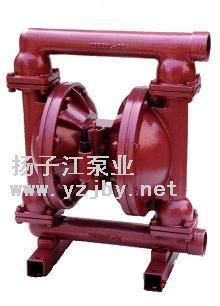

QBY气动隔膜泵性能参数表

Note:★-有 have /-无 without
工作原理
在泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀 3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

隔膜泵在过程控制中的作用是接受调节器或计算机的控制信号，改变被调介质的流量，使被调参数维持在所要求的范围内，从而达到生产过程的自动化。如果把自动调节系统与人工调节过程相比较，检测单元是人的眼睛，调节控制单元是人的大脑，那么执行单元—隔膜泵就是人的手和脚。要实现对工艺过程某一参数如温度、压力、流量、液位等的调节控制，都离不开隔膜泵。因此正确选择隔膜泵在过程自动化中具有重要意义。 1 隔膜泵的组成与分类
隔膜泵又称控制泵，是执行器的主要类型，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。隔膜泵一般由执行机构和阀门组成。如果按其所配执行机构使用的动力，隔膜泵可以分为气动、电动、液动三种，即以压缩空气为动力源的气动隔膜泵，以电为动力源的电动隔膜泵，以液体介质(如油等)压力为动力的电液动隔膜泵，另外，按其功能和特性分，还有电磁阀、电子式、智能式、现场总线型隔膜泵等。隔膜泵的产品类型很
多，结构也多种多样，而且还在不断更新和变化。一般来说阀是通用的，既可以与气动执行机构匹配，也可以与电动执行机构或其他执行机构匹配。

2 隔膜泵类型的选择

2.1隔膜泵的阀体类型选择阀体的选择是隔膜泵选择中重要的环节。隔膜泵阀体种类很多，常用的有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等10种。在选择阀门之前，要对控制过程的介质、工艺条件和参数进行细心的分析，收集足够的数据，了解系统对隔膜泵的要求，根据所收集的数据来确定所要使用的阀门类型。在具体选择时，可从以下几方面考虑:
(1)阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。
(2)耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀芯、阀座接合面每一次关闭都会受到严重摩擦。因此阀门的流路要光滑，阀的内部材料要坚硬。
(3)耐腐蚀由于介质具有腐蚀性，在能满足调节功能的情况下，尽量选择结构简单阀门。
(4)介质的温度、压力当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。
(5) 防止闪蒸和空化闪蒸和空化只产生在液体介质。在实际生产过程中，闪蒸和空化不仅影响流量系数的计算，还会形成振动和噪声，使阀门的使用寿命变短，因此在选择阀门时应防止阀门产生闪蒸和空化。

2.2 隔膜泵执行机构的选择
2.2.1 输出力的考虑
执行机构不论是何种类型，其输出力都是用于克服负荷的有效力(主要是指不平衡力和不平衡力矩加上摩擦力、密封力、重力等有关力的作用)。因此，为了使隔膜泵正常工作，配用的执行机构要能产生足够的输出力来克服各种阻力，保证高度密封和阀门的开启。
对于双作用的气动、液动、电动执行机构，一般都没有复位弹簧。作用力的大小与它的运行方向无关，因此，选择执行机构的关键在于弄清大的输出力和电机的转动力矩。对于单作用的气动执行机构，输出力与阀门的开度有关，隔膜泵上的出现的力也将影响运动特性，因此要求在整个隔膜泵的开度范围建立力平衡。
2.2.2 执行机构类型的确定
对执行机构输出力确定后，根据工艺使用环境要求，选择相应的执行机构。对于现场有防爆要求时，应选用气动执行机构，且接线盒为防爆型，不能选择电动执行机构。如果没有防爆要求，则气动、电动执行机构都可选用，但从节能方面考虑，应尽量选用电动执行机构。对于液动执行机构，其使用不如气动、电动执行机构广泛，但具有调节精度高、动作速度快和平稳的特点，因此，在某些情况下，为了达到较好调节效果，必须选用液动执行机构，如发电厂透明机的速度调节、炼油厂的催化装置反应器的温度调节控制等。

3 隔膜泵的作用方式选择
隔膜泵的作用方式只是在选用气动执行机构时才有，其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型)，通过这四种组合形成的隔膜泵作用方式有气开和气关两种。对于隔膜泵作用方式的选择，主要从三方面考虑:a)工艺生产安全;b)介质的特性;c)保证产品质量，经济损失小。

4 隔膜泵流，特性的选择

隔膜泵的流量特性是指介质流过阀门的相对流量与位移(阀门的相对开度)间的关系，理想流量特性主要有直线、等百分比(对数)、抛物线和快开等4种，特性曲线和阀芯形状如图1和图2所示。常用的理想流量特性只有直线、等百分比(对数)、快开三种。抛物线流量特性介于直线和等百分比之间，一般可用等百分比特性来代替，而快开特性主要用于二位调节及程序控制中，因此隔膜泵特性的选择实际上是直线和等百分比流量特性的选择。

隔膜泵流量特性的选择可以通过理论计算，但所用的方法和方程都很复杂。目前多采用经验准则，具体从下几方面考虑:①从调节系统的调节质量分析并选择;②从工艺配管情况考虑;③从负荷变化情况分析。
选择好隔膜泵的流量特性，就可以根据其流量特性确定阀门阀芯的形状和结构，但对于像隔膜阀、蝶阀等，由于它们的结构特点，不可能用改变阀芯的曲面形状来达到所需要的流量特性，这时，可通过改变所配阀门定位器的反馈凸轮外形来实现。

5 隔膜泵口径的选择

隔膜泵口径的选择和确定主要依据阀的流通能力即Cv。在各种工程的仪表设计和选型时，都要对隔膜泵进行Cv计算，并提供隔膜泵设计说明书。从隔膜泵的Cv计算到阀的口径确定，一般需经以下步骤:
1)计算流量的确定。现有的生产能力、设备负荷及介质的状况，决定计算流量的Qmax和Qmin.
2)阀前后压差的确定。根据已选择的阀流量特性及系统特点选定S(阻力系数)，再确定计算压差。
3)计算Cv。根据所调节的介质选择合适的计算公式和图表，求得Cmax和Cmin.
4)选用Cv。根据Cmax,在所选择的产品标准系列中选取>Cmax且与其接近的一级C.
5隔膜泵开度验算。一般要求大计算流量时的开度≯90%，小计算流量时的开度≮10%。
6)隔膜泵实际可调比的验算。一般要求实际可调比≮10。
7)阀座直径和公称直径的确定。验证合适后，根据C确定。
6 结束语
隔膜泵的选择是非常细致的工作，不仅要有扎实的专业理论知识，还要有丰富实践经验。选择得好不仅有利于调节控制回路PID参数的整定，使被调参数得到较好地控制效果，也使隔膜泵的使用寿命大大增长。隔膜泵的选择要因地制宜，并非一成不变，要在实践的过程中不断总结和创新，特别随着机电一体化技术、计算机和数字信息技术的应用，隔膜泵的结构功能变得更好、更全面，为选择隔膜泵提供了极大的方便。

订货须知:
一、①气动隔膜泵产品名称与型号②气动隔膜泵口径③qby气动隔膜泵扬程（m）④qby气动隔膜泵流量⑤qby气动隔膜泵电机功率（KW）⑥qby气动隔膜泵转速（r/min）⑦qby气动隔膜泵电压〔V〕⑧qby气动隔膜泵吸程（m）⑨qby气动隔膜泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的qby气动隔膜泵产品型号，请按qby气动隔膜泵型号直接向扬子江泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们扬子江泵业的技术专家为您审核把关。
