产品名称:CQ型不锈钢磁力泵

产品型号:

产品特点:永嘉县扬子江泵业有限公司为你提供CQ型不锈钢磁力泵,CQ型不锈钢磁力泵规格,CQ型不锈钢磁力泵介绍,CQ型不锈钢磁力泵价格等资料

CQ型不锈钢磁力泵的详细资料:

CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺先进,具有全密 封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件 处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的 工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。 主要材料及用途 磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。可广泛用于化工、制药、石油、电镀、食 品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备 配套、过滤机配套。特别是易漏、易,燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。

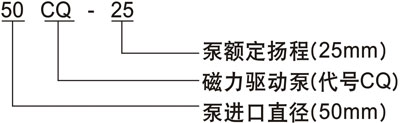

CQ型磁力驱动泵型号意义

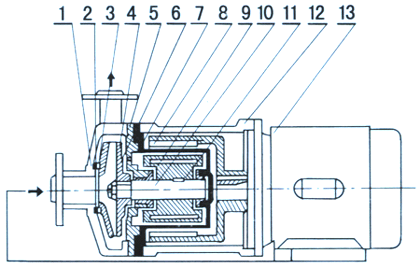

CQ型磁力驱动泵结构图



1
泵壳
2
静环
3
动环
4
叶轮
5
密封圈
6
隔板
7
隔离套
8
外磁钢总成
9
内磁钢总成
10
泵轴
11
轴套
12
联接架
13
电机
14

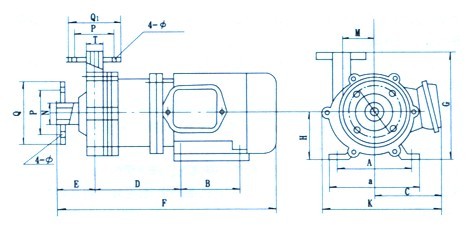

 CQ型磁力驱动泵安装尺寸表

型号
a
b
c
d
e
f
g
h
j
a
k
m
n
机座 螺孔
p
p1
q
q1
φ
φ
管 子 连 接
08CQ-2
63
48
45
55
38
200
105
45
15
84
80
24
16
φ6
-
-
-
-
-
-
10CQ-3
63
48
45
55
38
200
105
45
15
84
80
24
16
φ6
-
-
-
-
-
-
14CQ-5
90
71
95
107
53
270
120
56
16
130
130
37
18
φ7
-
-
-
-
-
-
16CQ-8
90
70
80
125
55
320
160
65
18
115
140
40
22
φ11
-
-
-
-
-
-
20CQ-12
100
80
105
130
59.5
340
160
73
18
130
160
65
26
φ12
-
-
-
-
-
-
25CQ-15
125
100
140
189.5
67.5
460
205
90
-
160
240
71.5
-
φ12
75
65
100
90
120
10
法 兰 连 接
32CQ-15
125
100
140
189.5
67.5
460
205
90
-
160
240
71.5
-
φ12
90
75
120
100
12
10
32CQ-25
125
100
140
189.5
67.5
460
230
90
-
160
260
85
-
φ12
90
75
120
100
12
10
40CQ-20
140
120
155
235
75
545
220
100
-
180
290
78.5
-
φ12
100
90
130
120
14
14
40CQ-32
190
140
190
271
80
620
260
112
-
245
336
91
-
φ12
100
90
130
120
14
14
50CQ-25
190
140
190
271
80
620
260
112
-
245
336
91
-
φ12
110
100
140
130
14
14
50CQ-40
190
140
190
271
80
620
260
112
-
245
336
91
-
φ12
110
100
140
130
14
14
65CQ-25
216
140
200
305
90
695
300
132
-
280
350
91
-
φ12
130
110
160
140
14
14
65CQ-35
216
140
200
360
76
720
292
120
-
280
350
90
-
φ12
130
110
160
140
14
14
80CQ-35
254
210
-
-
-
890

160
-
-
-
-
-
φ12
-
-
-
-
14
14
80CQ-50
254
210
-
-
-
890

160
-
-
-
-
-
φ12
-
-
-
-
14
14

CQ型磁力驱动泵安装使用

1、磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝 上。

2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底 阀。

3、泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。 4、检查电机旋转方向是否与磁力泵转向标记一致。

5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

6、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

CQ型磁力驱动泵使用注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时 所造成时空载运转。

2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用温 度<100℃,输送吸入压力不大于0.2mpa,大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。

5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。 6、磁力泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向 窜动1.5~2mm时,应 更换轴承和轴向动环。

故障形式
产生原因
排除方法
泵不出水
 1、水泵反转  改变电机接线
 2、进水管道漏气  杜绝漏气
 3、泵腔蓄水太少  增加蓄水量
 4、电压太高,启动时联轴器打滑  调正电压
 5、吸程太高  降低砂安装位置
流量不足
 1、吸入管径太小  调换进水管
 2、叶轮流道阻塞  清洗叶轮
 3、扬程过高  开大出水阀
 4、转速太低  恢复额定转速
扬程过低
 1、流量过大  关小出水阀
 2、转速太低  恢复额定转速
噪音太大
 1、轴严重磨损  更换泵轴
 2、轴套严重磨损  更换轴套
 3、驱动磁钢杯与隔离套接触  拆除泵头重新组装
漏液
 o型密封圈损坏  更换o型密封圈

 CQ型磁力驱动泵性能参数表

型 号
口径(mm)
流量 (m3/h)
扬程 (m)
汽蚀余量 (npsh)r(m)
电机功率 (kw)

转速 (r/min)

电源电压 (v)
进口
出口
14CQ-5
14
10
1.2
5
6.0
0.12
2900
220/380
16CQ-8
16
12
1.8
8
6.0
0.18
220/380
20CQ-12
20
12
3
12
6.0
0.37
380
25CQ-15
25
20
5.4
15
6.0
1.10
380
32CQ-15
32
25
6.6
15
6.0
1.10
380
32CQ-25
32
25
4.8
25
5.5
1.10
380
40CQ-20
40
32
10.8
20
4.0
2.2
380
40CQ-32
40
32
11.5
32
4.0
4
380
50CQ-25
50
40
14.4
25
4.0
4
380
50CQ-40
50
40
13.2
40
4.0
4
380
50CQ-50
50
32
7.8
50
4.0
5.5
380
65CQ-25
65
50
16.8
25
4.0
5.5
380
65CQ-32
65
50
27
32
4.0
7.5
380
