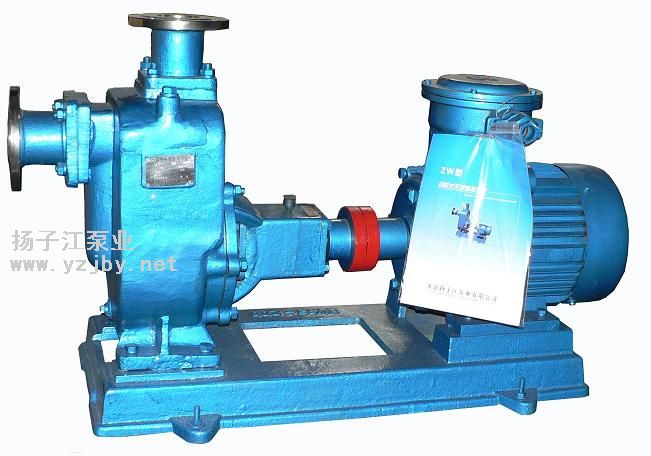

产品名称:ZW型自吸式排污泵

产品型号:

产品特点:ZW型自吸式排污泵,又称固液泵或杂质泵。该系列泵水力设计独特,叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其他自吸式排污泵无可比拟的。本单位生产的ZW自吸式涡流不堵塞排污泵机可象一般自吸清水泵那样不需要安装底阀,又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油

ZW型自吸式排污泵的详细资料:

 【ZW型无堵塞自吸排污泵】产品简介:

ZW型无堵塞自吸排污泵,又称固液泵或杂质泵。是集自吸泵和无堵塞排污泵功能于一体,采用轴向回流外混式,水力设计独特,叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其它自吸式排污泵无可比拟的。通过泵体、叶轮流道的独特设计,即可像一般自吸式清水离心泵那样不需要安装底阀和灌引水,又可吸排含有大颗粒固本和长纤维杂质液体。

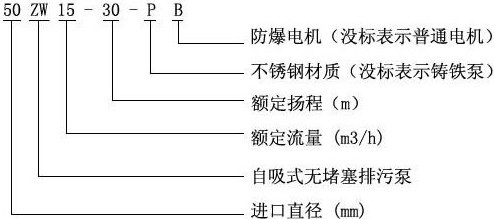

【ZW型无堵塞自吸排污泵】型号意义:

【ZW型无堵塞自吸排污泵】产品优点:

ZW型无堵塞自吸排污泵与国内同类产品相比,具有结构简单、自吸性能好、排污能力强、高效节能,使用维修方便等特点。
ZW型无堵塞自吸排污泵在排污泵系列产品中属国内首创。各项技术性能指标居国内领先,达到国际先进水平,具有广阔的应用市场和发展前景。

【ZW型无堵塞自吸排污泵】产品用途:

ZW型无堵塞自吸排污泵即可象一般自吸清水泵那样不需要安装底阀,又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质理想的杂质泵。

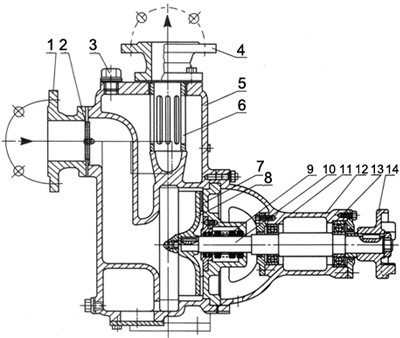

【ZW型无堵塞自吸排污泵】结构图:

1

进口法兰

2

拍门

3

加液螺栓

4

出口法兰

5

泵体

6

气液分离管

7

后盖

8

叶轮

9

机械密封

10

泵轴

11

前轴承

12

轴承体

13

后轴承

14

连轴节

     ZW型无堵塞自吸排污泵为单级单吸卧式,吸入口为轴向吸入,排出口为垂直向上,自吸入口向电机端看为顺时针方向旋转。
     泵进、出口联接:按基本型为法兰(GB115.7-8-88)。配套电机为Y型异步电动机,可选择普通型或防爆型,根据要求另行商定。ZW型无堵塞自吸排污泵泵体材质选用HT200、叶轮材质选用QT400-18,也可根据用户需要选用不锈钢,用于输送腐蚀性介质。

【ZW型无堵塞自吸排污泵】性能参数:

型号

进出口径

(mm)

流量

(m3/h)

扬程

(m)

电机功率

(kw)

自吸高度

(m)

25ZW8-15

25×25

8

15

1.5-2P

5

32ZW10-20

32×32

10

20

2.2-2P

40ZW20-15

40×40

20

15

2.2-2P

40ZW15-30

15

30

3.0-2P

50ZW10-20

50×40

10

20

2.2-2P

50ZW20-15

20

15

2.2-2P

50ZW18-22

18

22

3.0-2P

50ZW15-30

15

30

3.0-2P

65ZW30-18

65×50

30

18

4.0-2P

65ZW20-30

20

30

5.5-2P

65ZW25-40

25

40

7.5-2P

80ZW40-16

80×65

40

16

4.0-4P

80ZW65-25

65

25

7.5-2P

80ZW80-35

80

35

15.0-2P

80ZW50-60

50

60

22.0-2P

80ZW80-45

80

45

22.0-2P

100ZW80-20

100×80

80

20

7.5-4P

100ZW100-15

100

15

7.5-4P

100ZW100-20

100

20

11.0-4P

100ZW100-30

100

30

22.0-2P

100ZW80-45

80

45

30.0-2P

100ZW80-60

80

60

37.0-2P

100ZW80-80

80

80

45.0-2P

125ZW120-20

125×125

120

20

15.0-4P

150ZW200-15

150×150

200

15

15.0-4P

150ZW200-20

200

20

22.0-4P

150ZW200-28

200

28

30.0-4P

150ZW400-25

400

25

55.0-2P

150ZW180-40

180

40

55.0-4P

200ZW280-12

200×150

280

12

22.0-4P

200ZW300-18

300

18

37.0-4P

200ZW300-25

300

25

45.0-4P

200ZW280-28

280

28

55.0-4P

250ZW400-22

250×200

400

22

55.0-4P

300ZW800-14

300×250

800

14

55.0-4P

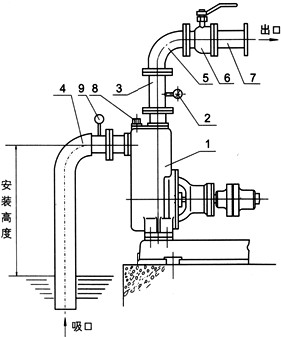

【ZW型无堵塞自吸排污泵】安装示意图:

1

2

压力表

3

出口垂管

4

吸入硬喉管

5

弯头

6

流量控制阀

7

出口管路

8

加液螺塞

9

真空表

    ZW型无堵塞自吸排污泵安装好坏对泵的运行和寿命有较大影响,所以必须仔细进行。(规范的泵管路安装见示意图)
    1、ZW型无堵塞自吸排污泵吸入口的安装高度尽量不要超过5米,应特别注意吸入管路的密封性,以免漏气而影响泵的自吸能力和正常运行。
    2、ZW型无堵塞自吸排污泵的出口处应先装上一段垂管(一般为0.4~1米)和压力表,然后再安装出口流量控制阀门及其他管路。
    3、要合理配置泵进、出口管路的长度和管径,减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)
    4、长距离输送时应选用较大管径。泵的管路应有自己的支架,泵体本身不允许承受管路的负荷。
    5、排出管路如装逆止阀应装在出口流量控制阀门外面。

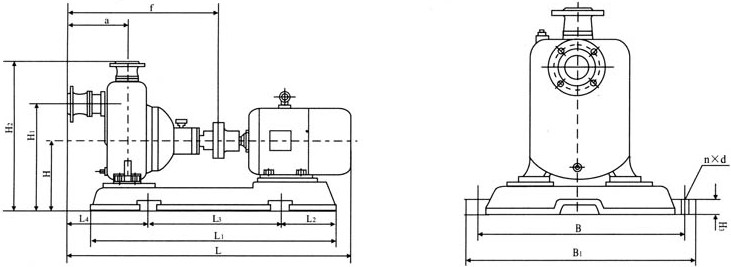

【ZW型无堵塞自吸排污泵】安装尺寸图:



型号

L

L1

L2

L3

L4

A

F

B1

B2

H

Hl

H2

n3

n-d

25-8-15

800

32-5-20

800

32-10-20

800

32-9-30

890

40-10-20

800

40-20-5

800

640

115

400

220

210

450

250

300

190

310

500

24

4-φl6

40-15-30

890

740

140

445

230

220

510

310

360

205

345

540

24

4-φl6

50-10-20

800

50-20-12

800

640

115

400

220

210

450

250

300

190

310

500

24

4-φl6

50-15-30

890

740

140

445

230

220

510

310

360

205

345

540

24

4-φl6

50-20-35

1130

840

135

570

315

350

650

350

410

240

430

630

25

4-φl8

65-30-18

1120

770

125

520

370

390

720

350

410

250

445

705

25

4-φl8

65-25-30

1130

840

135

570

315

360

660

350

410

240

430

640

25

4-φl8

65-25-40

1130

840

135

570

315

360

660

350

410

240

430

640

25

4-φl8

65-40-25

1130

840

135

570

315

360

660

350

410

240

430

640

25

4-φl8

65-65-25

1190

840

135

570

380

390

720

350

410

255

465

705

25

4-φl8

80-40-16

1120

770

125

520

370

390

720

350

410

250

445

705

25

4-φl8

80-40-25

1190

840

135

570

380

390

720

350

410

255

465

705

25

4-φl8

80-25-40

1190

840

135

570

380

390

720

350

410

255

465

705

25

4-φl8

80-65-25

1190

840

135

570

380

390

720

350

410

255

465

705

25

4-φl8

80m80-35

1325

1050

170

705

350

390

720

450

500

270

465

725

25

4-φ23

80-40-50

1370

1050

170

705

350

390

720

450

500

270

465

725

25

4-φ23

80-50-60

1390

1050

170

705

350

390

720

450

500

270

465

725

25

4-φ23

100-80-20

1350

1010

170

630

450

430

825

430

480

300

580

820

28

4-φ18

100-100-15

1350

1010

170

630

450

430

825

430

480

300

580

820

28

4-φ18

100-100-20

1420

1035

200

630

450

430

825

450

500

300

580

820

25

4-φ23

100-100-30

1520

1050

170

705

450

430

825

450

500

300

580

820

25

4-φ23

100-80-45

1620

1180

210

785

450

430

825

500

550

325

600

840

28

4-φ23

100-80-60

1620

1180

210

785

450

430

825

500

550

325

600

840

28

4-φ23

100-80-80

1670

1250

210

785

450

430

825

500

550

325

600

840

28

4-φ23

125-120-20

1650

1260

255

750

610

560

990

450

500

325

625

910

30

4-φ23

150-180-14

1650

1260

255

750

610

560

990

450

500

325

625

910

30

4-φ23

150-180-20

1710

1260

255

750

610

560

990

450

500

325

625

910

30

4-φ23

150-180-30

1820

1350

275

800

630

560

990

520

565

350

650

930

30

4-φ23

150-180-38

1930

1450

300

850

655

560

990

580

660

350

650

930

30

4-φ23

200-280-14

1920

1440

300

840

800

720

1205

520

565

365

680

1030

30

4-φ23

200-280-20

2035

1440

300

840

800

720

1205

520

565

365

680

1030

30

4-φ23

200-300-25

2060

1440

300

840

800

720

1205

520

565

365

680

1030

30

4-φ23

200-280-28

2145

1540

300

940

800

720

1205

580

660

385

700

1050

30

4-φ23

250-420-20

2180

1600

300

1000

800

800

1330

610

680

430

800

1200

30

4-φ23

300-800-14

2580

1880

300

1280

800

1030

1500

610

680

530

900

1350

30

4-φ23

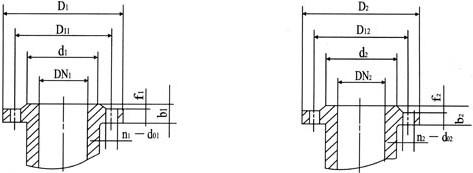

【ZW型无堵塞自吸排污泵】法兰尺寸:



型号

吸人口法兰尺寸

排出口法兰尺寸

DN1

D1

Dxx

d1

b1

f1

n1×d01

DN2

D2

D22

d2

b2

f2

n1×d02

25-8-15

25

32-5-20

32

32-10-20

32

32-9-30

32

40-10-20

40

40-20-15

40

130

100

80

14

2

4×φ14

32

120

90

70

14

2

4×φ14

40-15-30

40

130

100

80

14

2

4×φ14

32

120

90

70

14

2

4×φ14

50-10-20

50

50-20-12

50

140

110

90

14

2

4×φ14

40

130

100

80

14

2

4×φ14

50-15-30

50

140

110

90

14

2

4×φ14

40

130

1OO

80

14

2

4×φ14

50-20-35

50

140

110

90

14

2

4×φ14

40

130

100

80

14

2

4Xφ14

65-30-18

65

160

130

110

14

2

4×φ14

65

160

130

11O

14

2

4×φ14

65-25-30

65

160

130

110

14

2

4×φ14

65

160

130

110

14

2

4×φ14

65-25-40

65

160

130

110

14

2

4×φ14

65

160

130

110

14

2

4×φ14

65-40-25

65

160

130

110

14

2

4×φ14

65

160

130

110

14

2

4×φ14

65-65-25

65

160

130

110

14

2

4×φ14

65

160

130

11O

14

2

4×φ14

80-40-16

80

190

150

125

15

2

4×φ18

65

160

130

110

14

2

4×φ14

80-40-25

80

190

150

125

15

2

4×φ18

65

160

130

11O

14

2

4×φ14

80-25-40

80

190

150

125

15

2

4×φ18

65

160

130

110

14

2

4×φ14

80-65--25

80

190

150

125

15

2

4×φ18

65

160

130

110

14

2

4×φ14

80-80-35

80

190

150

125

15

2

4×φ18

65

160

130

110

14

2

4×φ14

80-40-50

80

190

150

125

15

2

4×φ18

65

160

130

110

14

2

4×φ14

80-50-60

80

190

150

125

15

2

4×φ18

65

160

130

110

14

2

4×φ14

100-80-20

100

210

170

145

15

3

4×φ18

80

190

150

125

15

2

4×φ18

100-100-15

100

210

170

145

15

3

4×φ18

80

190

150

125

15

2

4×φ18

100-100-20

100

210

170

145

15

3

4×φ18

80

190

150

125

15

2

4×φ18

100-100-30

1OO

210

170

145

15

3

4×φ18

80

190

150

125

15

2

4×φ18

100-80-45

100

210

170

145

15

3

4×φ18

80

190

150

125

15

2

4×φ18

100-80-60

100

210

170

145

15

3

4×φ18

80

190

150

125

15

2

4×φ18

100-80-80

100

210

170

145

15

3

4×φ18

80

190

150

125

15

2

4×φ18

125-120-20

125

240

200

175

20

3

8×φ18

125

240

200

175

20

3

8×φ18

150-180-14

150

t265

225

200

20

3

8×φ18

125

240

200

175

20

3

8×φ18

150-180-20

150

265

225

200

20

3

8×φ18

125

240

200

175

20

3

8×φ18

150-180-30

150

265

225

200

20

3

8×φ18

125

240

200

175

20

3

8×φ18

150-180-38

150

265

225

200

20

3

8×φ18

125

240

200

175

20

3

8×φ18

200-280-14

200

320

280

255

22

3

8×φ18

150

265

225

200

20

3

8×φ18

200-280-20

200

320

280

255

22

3

8×φ18

150

265

225

200

20

3

8×φ18

200-300-25

200

320

280

255

22

3

8×φ18

150

265

225

200

20

3

8×φ18

200-280-28

200

320

280

255

22

3

8×φ18

150

265

225

200

20

3

8×φ18

250-420-20

250

375

335

310

24

3

12×φ18

200

320

280

255

22

3

8×φ18

300-800-14

300

375

395

362

24

4

12×φ18

250

375

335

310

24

3

12×φ18

【ZW型无堵塞自吸排污泵】安装使用与维修:

ZW型无堵塞自吸排污泵的安装
    ZW型无堵塞自吸排污泵安装好坏对泵的运行和寿命有较大影响,所以必须仔细进行。
    1、ZW型无堵塞自吸排污泵吸入口的安装高度尽量不要超过5米,应特别注意吸入管路的密封性,以免漏气而影响泵的自吸能力和正常运行。
    2、ZW型无堵塞自吸排污泵的出口处应先装上一段垂管{一般为0.4~1米)和压力表,然后再安装出口流量控制阀门及其他管路。
    3、要合理配置泵进、出口管路的长度和管径,减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)
    4、长距离输送时应选用较大管径。泵的管路应有自己的支架,泵体本身不允许承受管路的负荷。
    5、排出管路如装逆止阀应装在出口流量控制阀门外面。

ZW型无堵塞自吸排污泵的使用
    1、使用前,应检查泵的旋转方向是否正确,转动是否灵活。
    2、拧开泵体上方的加液螺塞,加满储液,然后旋紧螺塞。以后开机不需再加注储液。不应在泵储液不足的情况下启动运转,否则泵不能正常工作,且易损坏机械密封。
    3、开机时,应先开启出口流量控制阀,以便于自吸过程中的气体排出。起动后,再调节好出口流量控制阀的开度,使压力表读数指到规定区域(各种泵型压力控制范围表),避免泵在规定区域的下限范围内工作,以防因轴功率过大而引起电动机过载烧坏或因流量过大而使泵产生汽蚀,影响泵正常运转,使泵强烈振动和发出噪声。
    4、运转过程中,应经常检查泵和电动机的温升情况,如发现噪声和其他不正常声音时,应停机检查,排除故障后方可再运行。
    5、停机时,应先要关闭出口流量控制阀,然后再停机,以免因虹吸作用导致泵体内储液量的不足。
    6、定期进行加油、维护,如长期停止使用应将泵拆卸清洗上油,妥善保存。

【ZW型无堵塞自吸排污泵】使用注意事项:

1.吸入管路越短越好,长不超过10M。
2.此泵若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。
3.自吸泵第一次使用,仍需将泵腔灌满水。
4.常规运行3000小时后,需对水泵进行拆检保养,必要时更换不宜再用的易损件。
5.此泵可定做直联式,同心度高,稳定性增强,亦更为经济,不过维修稍嫌麻烦。
6.环境温度≤45℃,介质温度≤60℃。
7.介质PH值铸铁泵为6~9,不锈钢自吸泵为1~14。
8.通过颗粒大直径为自吸泵口径的60%,纤维长度为口径的5倍。
9.介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240千克/立方米。

如果你对ZW型自吸式排污泵感兴趣,想了解更详细的产品信息,填写下表直接与我们联系:

您的姓名:
联系电话:
E-mail:
咨询内容:
验证码:

备注:请您正确填写联系方式,您咨询的内容我们将以邮件的形式回复您!感谢您的支持!

ZW型自吸式排污泵的相关产品:

  • 电话

  • 0577-67980810
  • 0577-67980810
  • 0577-67986930
  • QQ咨询

  • 点击这里给我发消息
