CQB-F型氟塑料磁力驱动泵安装尺寸
点击次数：963 发布时间：2017/8/3 12:40:45
一、产品特点
防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。
由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
二、工作原理
驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
坚固耐用的泵体结构
虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。
三、主要用途
本产品广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度：-20℃至100℃。

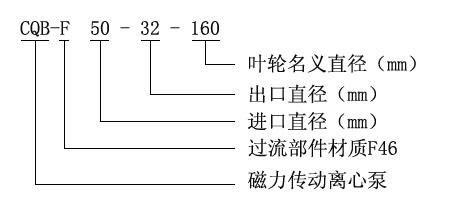

四、型号意义
|
型 号
|
口径
|
流量 (m3/h)
|
扬程 (m)
|
电机功率 (kW)
|
电 压 (V) |
材 质
|
|
|
进口(mm)
|
出口(mm)
|
||||||
|
CQB15-10-85F
|
15
|
15
|
1.8
|
8
|
0.12
|
220/380
|
氟 塑 料 |
|
CQB20-15-105F
|
25
|
18
|
3
|
12
|
0.37
|
220/380
|
|
|
CQB32-25-125F
|
32
|
25
|
3.2
|
20
|
0.75
|
380
|
|
|
CQB32-25-145F
|
32
|
25
|
3.2
|
25
|
0.75
|
380
|
|
|
CQB40-32-115F
|
40
|
32
|
6.3
|
15
|
0.75
|
380
|
|
|
CQB40-32-145F
|
40
|
32
|
6.3
|
25
|
1.5
|
380
|
|
|
CQB40-32-160F
|
40
|
32
|
6.3
|
32
|
2.2
|
380
|
|
|
CQB50-40-125F
|
50
|
40
|
12.5
|
20
|
2.2
|
380
|
|
|
CQB50-40-160F
|
50
|
40
|
12.5
|
32
|
3
|
380
|
|
|
CQB65-50-125F
|
65
|
50
|
25
|
20
|
3
|
380
|
|
|
CQB65-50-160F
|
65
|
50
|
25
|
32
|
5.5
|
380
|
|
|
CQB80-65-125F
|
80
|
65
|
50
|
20
|
7.5
|
380
|
|
|
CQB80-65-160F
|
80
|
65
|
50
|
32
|
11
|
380
|
|
|
CQB100-80-125F
|
100
|
80
|
100
|
20
|
11
|
380
|
|
|
CQB100-80-160F
|
100
|
80
|
100
|
32
|
18.5
|
380
|
|
| 注:表中CQB32-25-125F----CQB100-80-160F都可配防爆电机 | |||||||

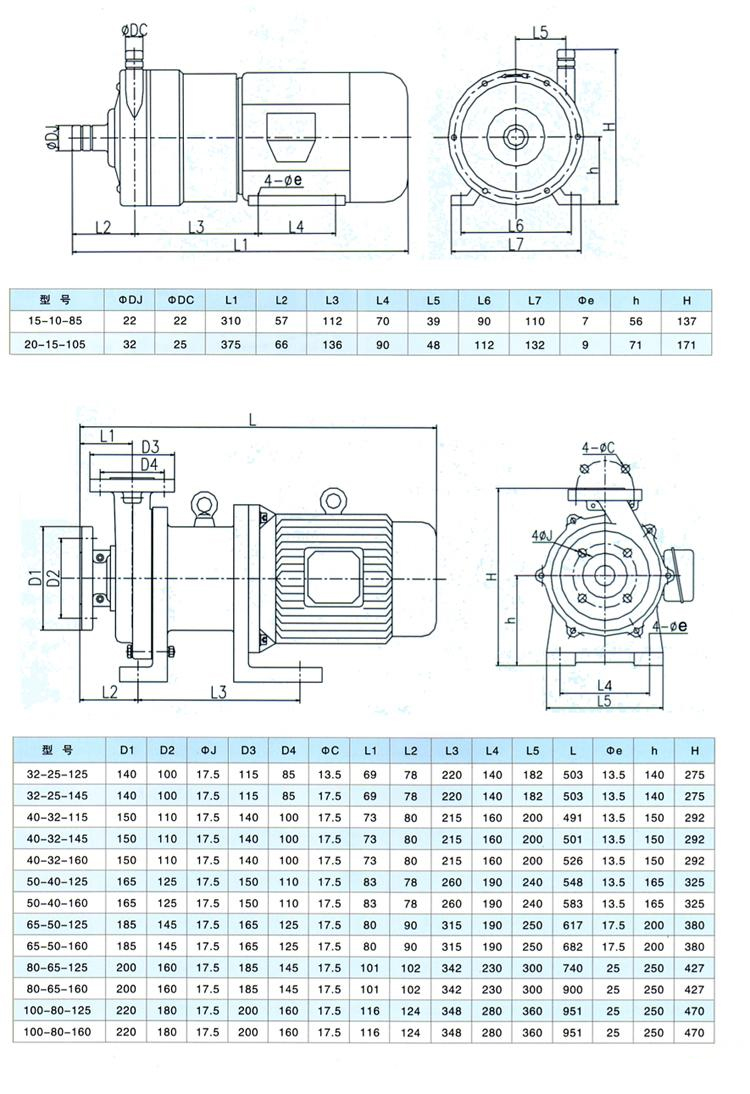

CQB-F型氟塑料磁力驱动泵（安装尺寸）

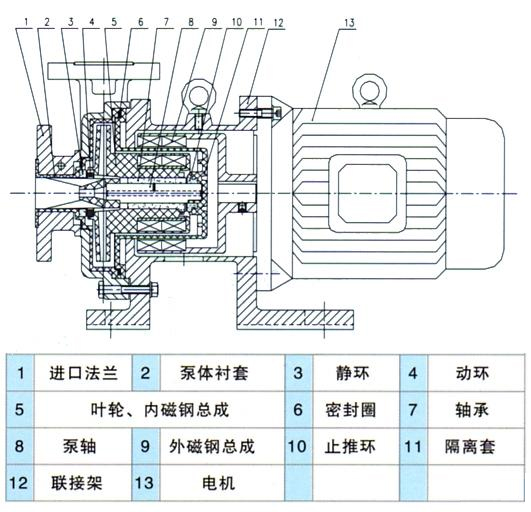

CQB-F型氟塑料磁力驱动泵（结构图)
