PWF耐腐蚀污水泵安装尺寸结构图
点击次数：1126 发布时间：2017/8/8 5:42:55
PWF型耐腐蚀污水泵可输送温度低于80℃带有酸性、碱性或其它腐蚀性的污水，广泛适用于化工、石油、轻工、食品、制药和环保等行业。本单位现生产有50 PWF-6 5、8 0 PWF-1 00、1OOPWF-125三种泵型，其性能范围：流量Q为10～125m3／h；扬程H为10～18m。过流部件的材料有采用ZG1Cr18Ni9和HT200两种，可根据用户需要供货。

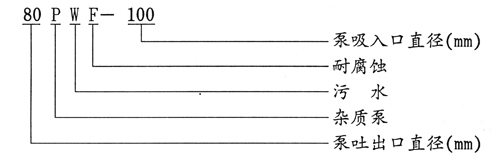

PWF耐腐蚀污水泵型号意义
PWF耐腐蚀污水泵产品结构
PWF型泵是单级、单吸、悬臂式耐腐蚀的离心污水泵。泵吸入口为轴向水平方向，泵吸出口可根据需要装成水平或垂直方向。

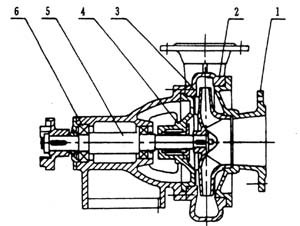

PWF型泵的结构如图所示，它主要由泵盖(1)、泵壳(2)、叶轮(3)、轴封(4)、轴(5)和托架(6)等零部件组成。轴封采用新颖的双端面机械密封结构型式。泵与电动机安装在共同底盘上，通过弹性联轴器由电动机直接驱动。从电动方向看为顺时针方向旋转．
PWF主要零件及采用的材料
|
零件名称
|
材料
|
 |
|
泵壳
|
ZGICr18Ni9或HT200
|
|
|
泵盖
|
ZG1Cr18Ni9或HT200
|
|
|
叶轮
|
ZG1Cr18Ni9或HT200
|
|
|
轴
|
1Cr18Ni9Ti或40Cr
|
|
|
密封座
|
ZG1Cr18Ni9或HT200
|
|
|
托架
|
HT150
|

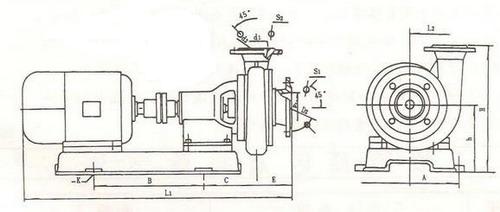

PWF耐腐蚀污水泵外形及安装尺寸图
|
型号 |
A |
B |
C |
E |
H |
h |
L1 |
L2 |
D1 |
D2 |
S1 |
d1 |
d2 |
S2 |
K |
|
50PWF-65 |
315 |
330 |
184 |
120 |
412 |
212 |
845 |
132.5 |
Ø65 |
Ø130 |
4-Ø16 |
Ø50 |
Ø110 |
4-Ø16 |
4-Ø18 |
|
80PWF-100 |
340 |
380 |
190 |
120 |
432 |
232 |
926 |
138.5 |
Ø100 |
Ø170 |
4-Ø18 |
Ø80 |
Ø150 |
4-Ø18 |
4-Ø18 |
|
100PWF-125 |
340 |
418 |
202 |
130 |
457 |
232 |
976 |
152 |
Ø125 |
Ø200 |
4-Ø18 |
Ø100 |
Ø170 |
4-Ø18 |
4-Ø18 |
