变频恒压供水设备简概

   交流电机变频驱动是我国近几年来发展较快的高新技术，这种变频技术主要应用于变负荷的水泵和风机，它比用阀门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合国家的节能产品推广计划。

    根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调节时，节能效果十分显著。因为水泵的流量与转速成正比；压力与转速的平方成正比；轴功率与转速的三次方成正比。所以水泵采用变频调速时，节能效果与调节阀门相比，可省电40-50%。

据统计，常规水泵大部分时间在额定负荷下运行工作。特别是自来水厂和居民小区的生活给水泵，设计时均按大用水负荷选泵，而每天24小时用水负荷变化很大，在夜间用水负荷更低。随着空调、淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值。对水泵采用变频调速，根据用水量的变化来调节水泵的转速，不仅可以节省大量的能源，而且降低了水泵运行躁声，廷长了水泵的使用寿命。

我公司研制、生产的JBH系列变频调速生活恒压给水设备取代了水塔、高位生活水箱和传统的气压供水设备，选用世界知名品牌的高性能进口变频器，采用高档微控机自动控制单台或多台水泵实现恒压供水。

变频恒压供水设备优点

解决低水压问题

-采用恒压变频供水设使得整个建筑屋内的供水保持压力恒定。

避免使用屋顶水箱造成的水质污染

-取代传统的屋顶水箱供水方式，消除了水污染的源头。

减小建筑成本，增大空间面积

-取消传统的屋顶水箱，使建筑受力减小，结构简单，成本降低。

节约电能，缩小占地面积

-比一般供水设备节电30%以上，该设备占地面积小，安装简单，缩短施工工期。

控制方式特点

变频控制	气压控制
⊙运行方式 -改变水泵转速来保持供水压力的稳定 ⊙特点 -比一般设备成本高 -供水压力稳定 -节电，运行费用低 -水泵及电机的寿命长 -无水锤现象，运行稳定	⊙运行方式 -由压力罐和压力开关控制压力 ⊙特点 -价格低廉 -供水压力偏差大 -控制方式简单，维修方便 -水泵及电机的寿命短

变频控制

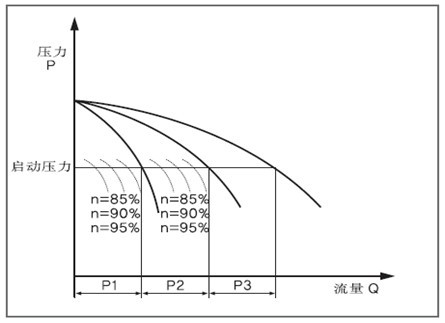

调节水泵的转速来保持管网压力恒定，在系统出水管路处检测的压力小于水泵的启动压力值时，能够自动调节水泵转速使出口压力恒定。水泵达到工频转速运行但压力达不到设定压力时，系统按顺序启动P2、P3水泵；随着用水量的减少，出口压力上升，水泵的转速逐渐降低，如果水泵转速降至系统设置的低转速，系统按P3、P2、P1停止水泵运行。

功能特点

1、保持出口压力恒定

设备实时通过压力传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台数和变频器输出频率（反应为电机及水泵转速），以实现恒压供水的目的。

2、停电不断水

供电线路停电时，系统通747D及过旁道等手段实现停电不停水，即停电时系统自动切换为市政自来水压力供水。

3、高度自动化

系统能实现全自动控制，具有首栋/自动切换、主副泵定时轮换、压力调整、恒压、高低点压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车、瞬间跳闸保护等功能。另可根据用户需要配置人机界面，可视化远程调整、监测和维护。

4、卫生

过流部件均采用等食品级材料制造，符合国际涉水卫生规范

5、节省投资

节省了占地面积，降低了建筑承载负荷，因而大大降低了投资成本。

6、节省运行费用

系统保证管道恒压是根据用水量的变化调整投入台套数和运转速度，用水量大时投入功率大，用水量小时投入功率小。小用水量时（如夜间）系统由小功率泵变频调速恒压供水。系统一直在高效率点运行，因而大大降低了运行费用，可节约能源60%以上。



压力控制

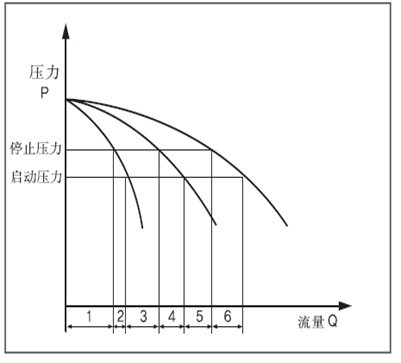

当管网压力大于启动压力时设定值时由与出水管路连接的压力罐供水，如果管网压力等于启动压力设定值时启动水泵，水泵运行中管网压力达到停止压力时停止水泵运行，水泵启动后管网压力超过启动压力，未达到停止压力时水泵继续运行；水泵全速运行后管网压力未达到启动压力时水泵追加启动。

移动控制型恒压变频控制器（747D）为独家开发，世界首创

-世界首创：自行开发控制移动型恒压变频供水设备，比以前的恒压变频供水设备节约电能3-7%。

-该产品特别适用于大功率、流量变化大、频繁起动的场所，系统运转效率高，节电效果明显。

变频器控制移动方式

一台变频器起到多台变频器的效果并节约电力及软启动水泵

补助泵启动电流为额定电流的200～300%。

变频器控制固定方式

变频器控制固定在一台泵上运行，补助泵启动时会发生启动电流过大及压力波动大。补助泵启动电流为额定电流的500～600%。

变频器控制移动方式和交替运行方式的差异

交替运行是恒压变频供水的基本功能，所有水泵停止后再启动时初启动的泵变频调速运行，该泵为主泵。每次启动或任意设定时间内交替启动主泵以防止某台泵启动频繁。

交替运行	水泵1	水泵2	水泵3
初启动时	（1）变频运行	（2）工频运行	（3）工频运行
再启动时	（3）工频运行	（1）变频运行	（2）工频运行
再启动时	（2）工频运行	（3）工频运行	（1）变频运行



变频供水系统运行曲线图

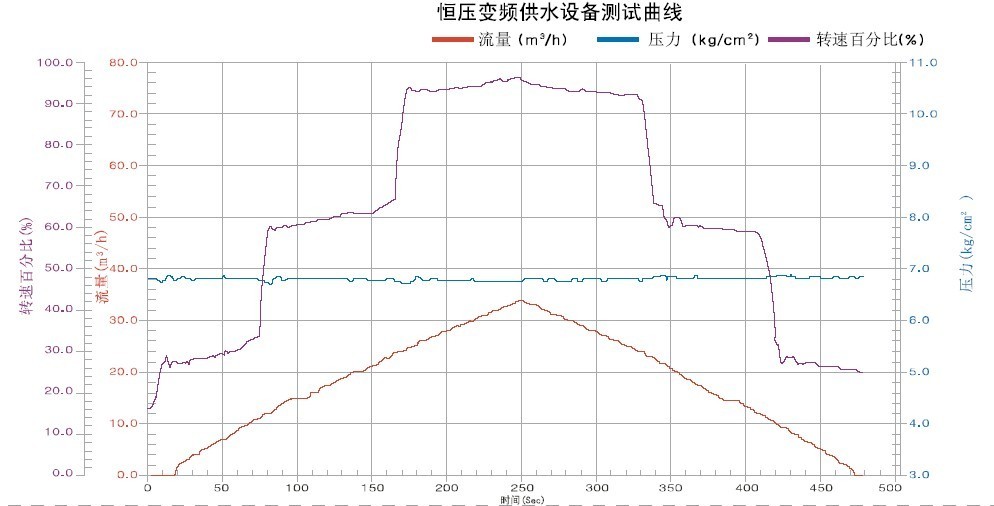

利用智能控制器，在流量极度变化下保持恒压，可以看出变频供水系统具有提供合适的供水条件的优越性能。







变频恒压供水设备控制方式类型

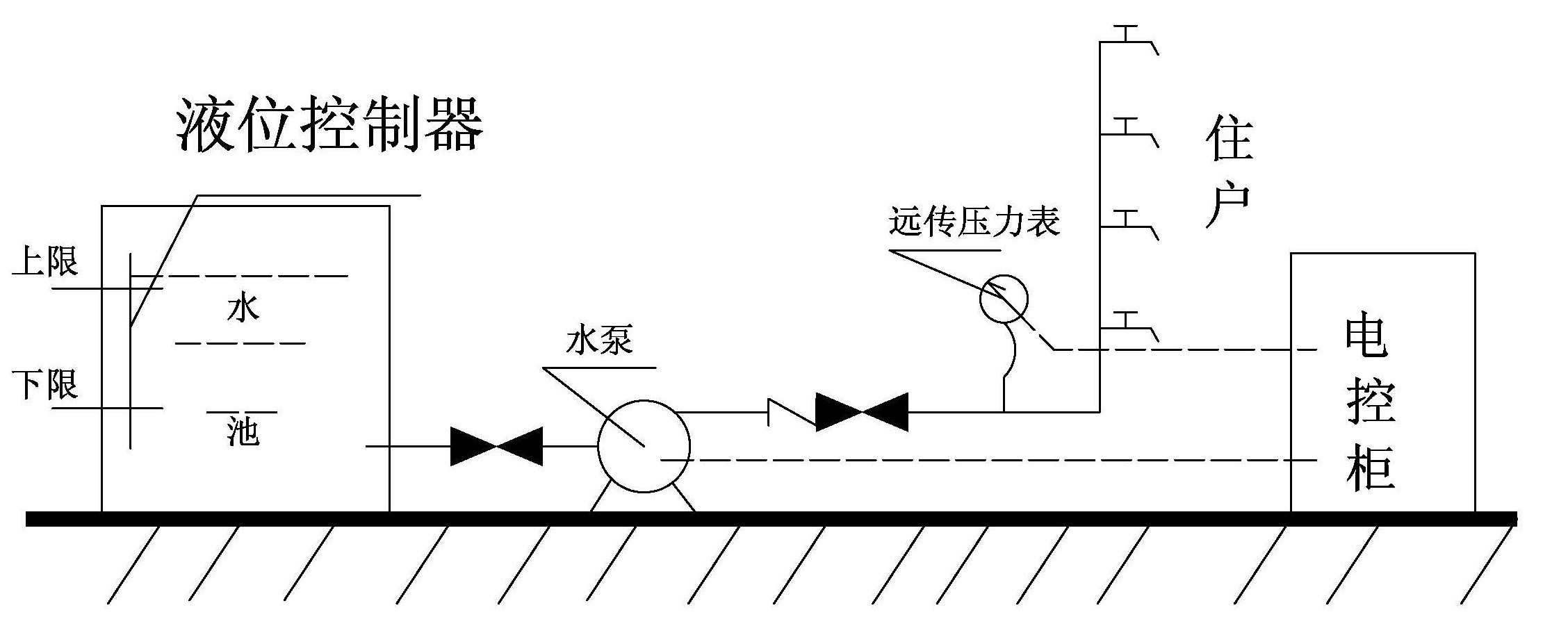

1、生活水池自灌式供水方式

2、生活水池自吸式供水方式。

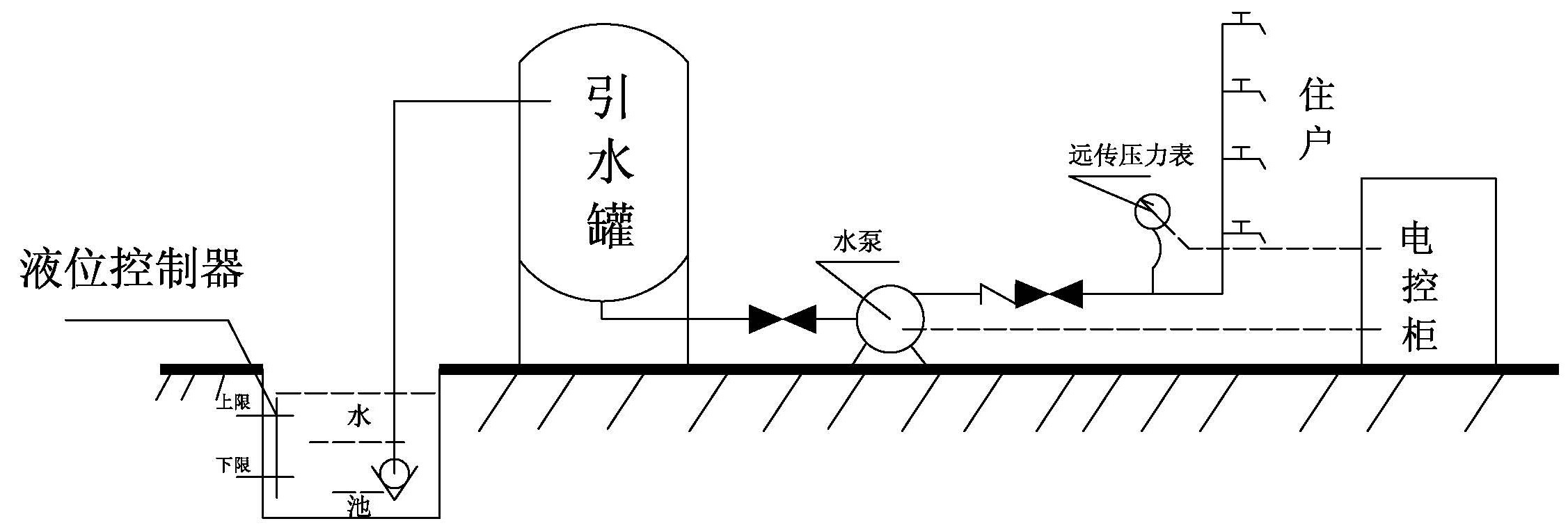

这种供水方式水池的水面低于水泵的进水口，称为自吸式，水泵吸水不可靠，容易出现掉水引水的现象，解决的办法是设置引水罐，如图，泵前加一引水罐。

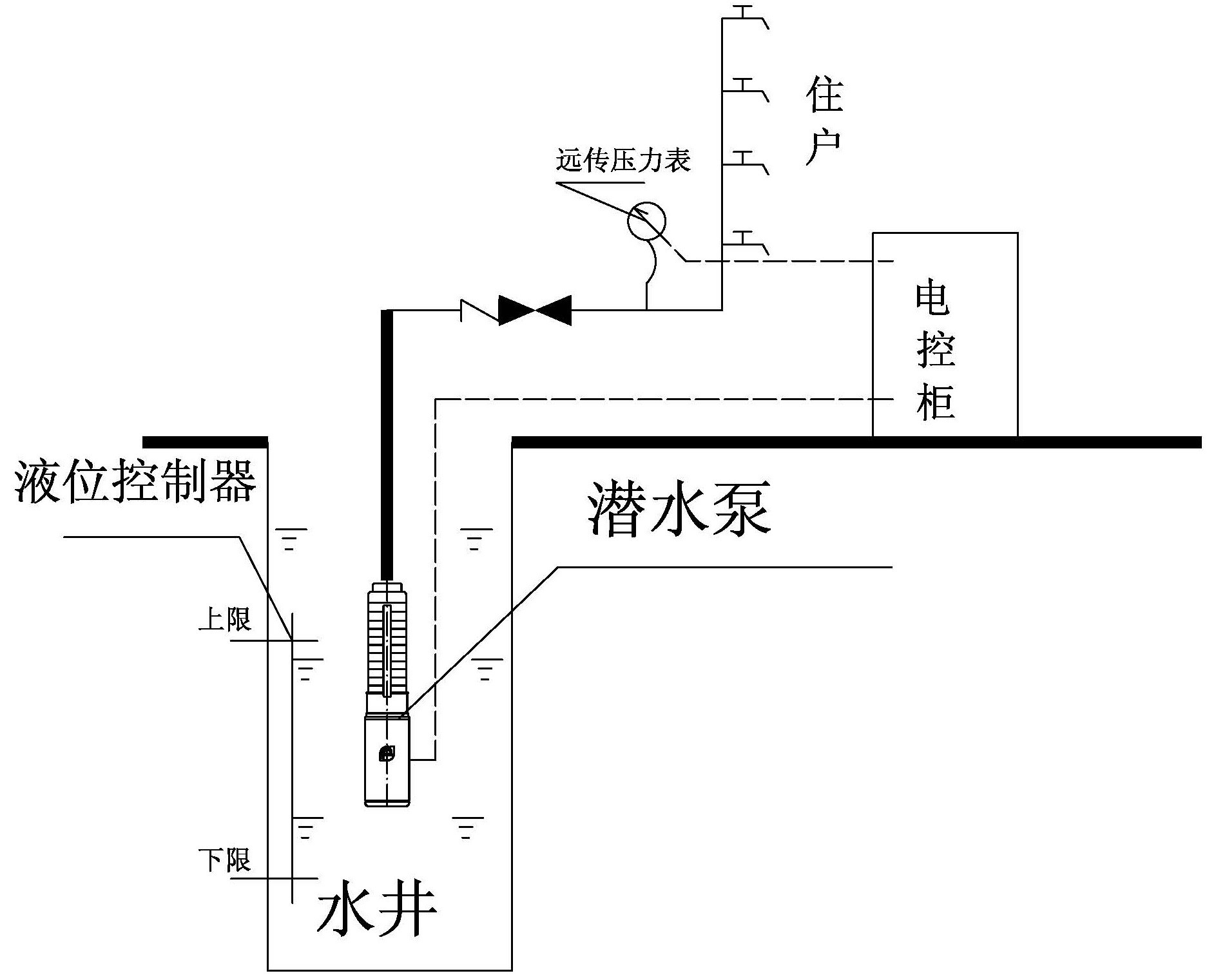

3水井变频供水方式。





设备采用潜水泵变频控制，可以是一台泵，也可以控制多台泵，每台泵均根据用水量的变化自动投入运行
