水环式真空泵有单级、双级两种.它是以水为工作介质，用来抽吸空气或其它无腐蚀性、不溶于水、不含固体新粒的气体，在密闭容器内形成一定的真空度。在食品、化工、轻纺等工业部门用于真空封罐、真空蒸发.真空浓缩、真空干燥等工作。

双级水环泵在适宜的供水温度和被抽气体温度为20℃时工作，极限真空度可达-0.096~0.097MPa，比如2SK系列水环式真空泵。

水环式真空泵的工作原理可用断面图1来说明。叶轮在圆形泵壳内偏心安装，偏心距为e。泵起动前在泵体内灌满水，当电动机带动叶轮旋转时，由于离心力的作用，将水甩至泵体内壁，形成一个均匀旋转的水环。在稳定的工作状态下，水环的厚度近似等于泵体半径-叶轮轮毂半径-偏心距。水环的上部内表面与叶轮轮毂相接触，起到密封的作用。当叶轮沿顺时针方向转动时，在前半转的过程中，水环的内表面逐渐与叶轮轮毂脱离出现空腔，相邻两叶片之间形成的空腔逐渐扩大而形成一定真空。在此空腔端面的上部开有大月牙形吸气口，与进气管相通，将被抽气体不断地吸入空腔内。在后半转的过程中，水环内表面逐渐与叶轮轮毂接近，两相邻叶片之间的空腔逐渐缩小，吸入的气体又被压缩而压力不断增加，当压力增加到大于外界压力时，就从左空腔上部端面的小月牙形排气口排入。叶轮不停地旋转，叶片间的容积按上述规律周期的变化，即达到了连续不断地抽吸与排出气体的作用。

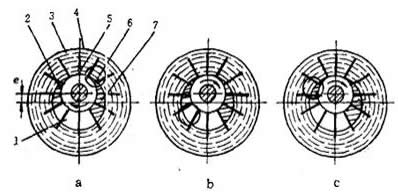

图1  水环式真空泵工作原理图

a—吸气 b—压缩 c—排气

1—月牙形空腔 2—排气窗口 3—液环 4—泵壳 5—叶轮 6—叶片间小室 7—吸气窗口

采用一组水环泵工作的称为单级水环式真空泵，当工作水温度为15℃时，单级泵的极限真空度可达-0.096MPa，比如SK系列水环式真空泵、SZ型水环真空泵及SZB型水环真空泵。

双级水环式真空泵是把两个单级水环泵串联在一起工作，为使机构紧凑，两叶轮外径相同，而度宽后级是前级的一半。前级的排气口与后级的吸气口相接通，以达到更高真空度的目的。当工作水温度为15℃时，双级式水环泵的极限真空度可达0.098MPa。在生产中一般都采用双级水环式真空泵。
