CQB系列氟塑料磁力泵结构图
点击次数：1126 发布时间：2017/8/5 3:44:02

CQB系列氟塑料磁力泵,俗称“氢氟酸泵”“耐酸泵”“无泄漏泵”，氟塑料磁力泵采用磁力耦合传动,不存在动密封点,因此彻底杜绝了一般轴传动式离心泵轴封处跑、冒、滴、漏的现象。

    氟塑料磁力泵过流部件采用氟塑料及高纯度工业陶瓷制成，氟塑料磁力泵具有优异的耐腐性

及密封性，因此广泛用于化工、医药、铝箔、制酸、涂装、有色金属等行业及易燃易爆、易挥发、有

毒、有机溶剂和贵重液体的输送。

适用温度：-20℃～100℃

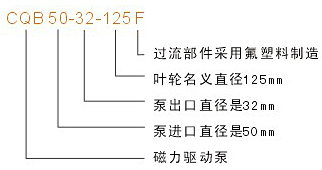

氟塑料磁力泵氟塑料磁力泵型号说明

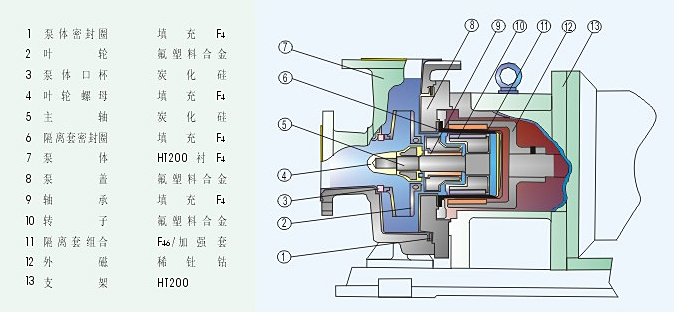

氟塑料磁力泵结构与材料



型 号
流量(m3/h)
扬程(m)
汽蚀余量(m)
转速(m)
口径(mm)
使用温度(℃)
电机功率(kw)
重量(kg)
进口
出口
CQB16-12-50F
0.6
2
9
2900
16
12
＜80
0.025
5
CQB15-15-65F
0.8
3.2
6
2900
15
15
＜80
0.18
7
CQB20-15-75F
1.6
7
6
2900
20
16
＜80
0.18
8
CQB25-20-100F
2.5
10.5
6
2900
25
20
＜80
0.37
12
CQB32-20-110F
3.6
12.5
6
2900
32
20
＜80
0.55
18
CQB32-20-125
3.6
20
6
2900
32
20
＜80
0.75
20
CQB32-20-160F
3.6
32
5
2900
40
25
＜80
1.5
50
CQB40-25-120F
6.3
15
5
2900
40
25
＜80
0.75
35
CQB40-25-160F
6.3
32
5
2900
40
25
＜80
2.2/3
55
CQB40-40-125F
6.5
17.5
3.7
2900
40
40
＜80
1.1
40
CQB50-32-125F
12
20
3.2
2900
50
32
＜80
1.5
45
CQB50-32-160F
12.5
32
3.5
2900
50
32
＜100
4
80
CQB50-32-200F
12.5
50
3.5
2900
50
32
＜100
7.5
150
CQB65-50-125F
25
20
4
2900
65
50
＜100
4
100
CQB65-50-150F
20
25
4
2900
65
50
＜100
4
100
CQB65-50-150F(A)
17.5
32
4
2900
65
50
＜100
7.5
100
CQB65-50-160
25
32
4
2900
65
50
＜100
7.5
160
CQB65-50-180F
8
38
5.5
2900
65
50
＜100
5.5
100
CQB65-40-200F
25
50
4
2900
65
40
＜100
11
180
CQB80-65-125F
50
20
4
2900
80
65
＜100
7.5
160
CQB80-65-160F
50
32
4
2900
80
65
＜100
11
180
CQB80-50-200F
50
50
4
2900
80
50
＜100
18.5
195
CQB100-80-160F
100
32
4
2900
100
80
＜100
22
220

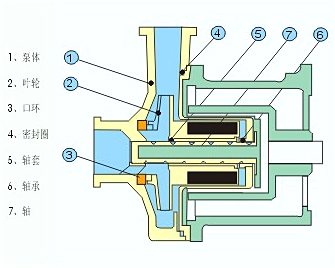

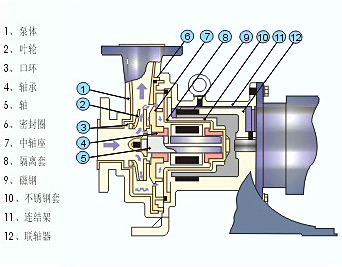

氟塑料磁力泵结构图

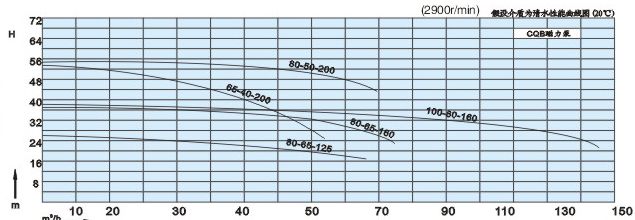

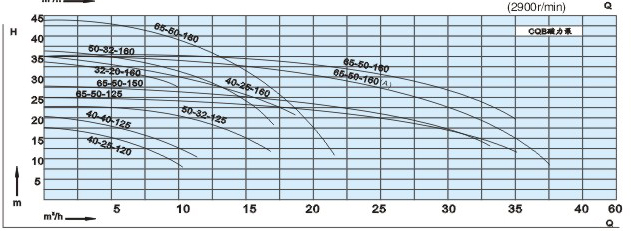

氟塑料磁力泵性能曲线图一

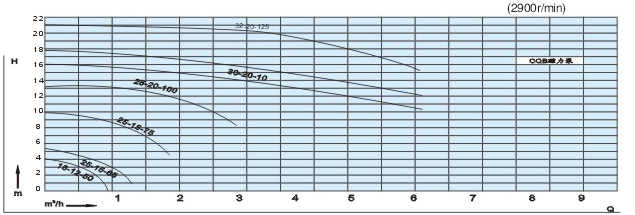

氟塑料磁力泵性能曲线图二

氟塑料磁力泵性能曲线图三

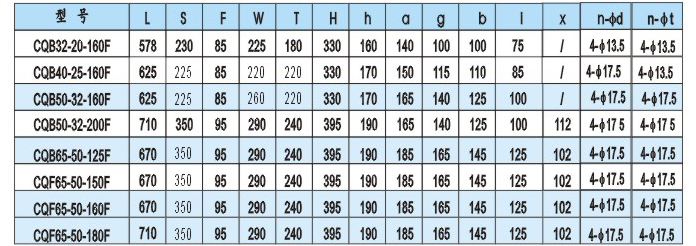

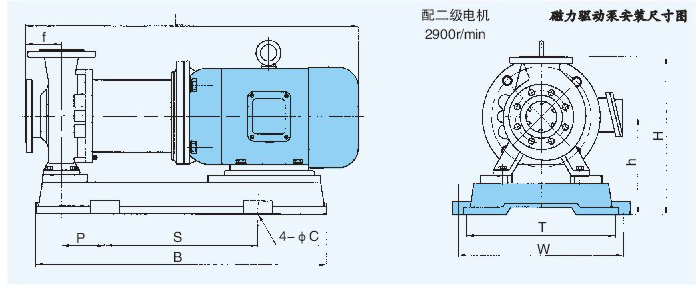

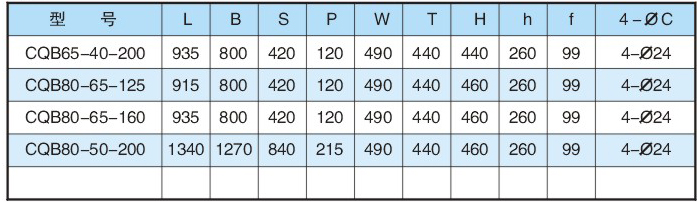

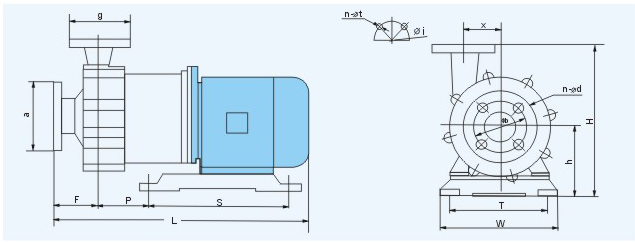

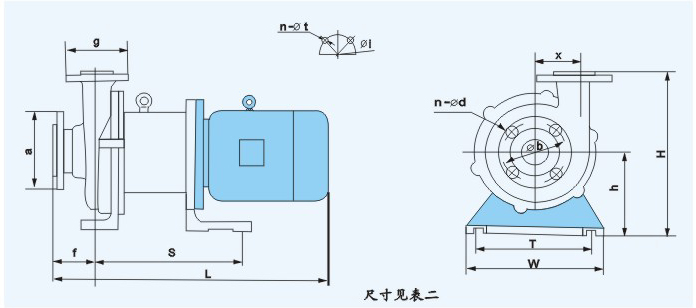

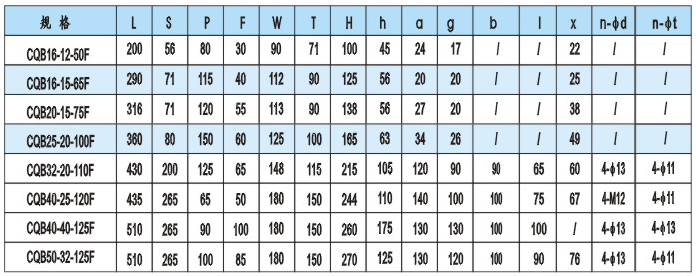

氟塑料磁力泵安装尺寸图

氟塑料磁力泵说明图一

氟塑料磁力泵说明图二

氟塑料磁力泵说明图三

氟塑料磁力泵说明图四

氟塑料磁力泵说明图五

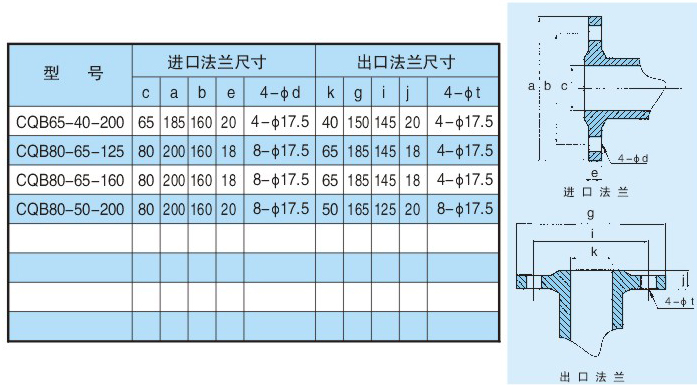

氟塑料磁力泵法兰尺寸
